No se deje engañar, a su armeria o fabricante exíjale certificado de producto AENOR .Las empresas fabricantes no estan autorizados a certificar armerosativa que las

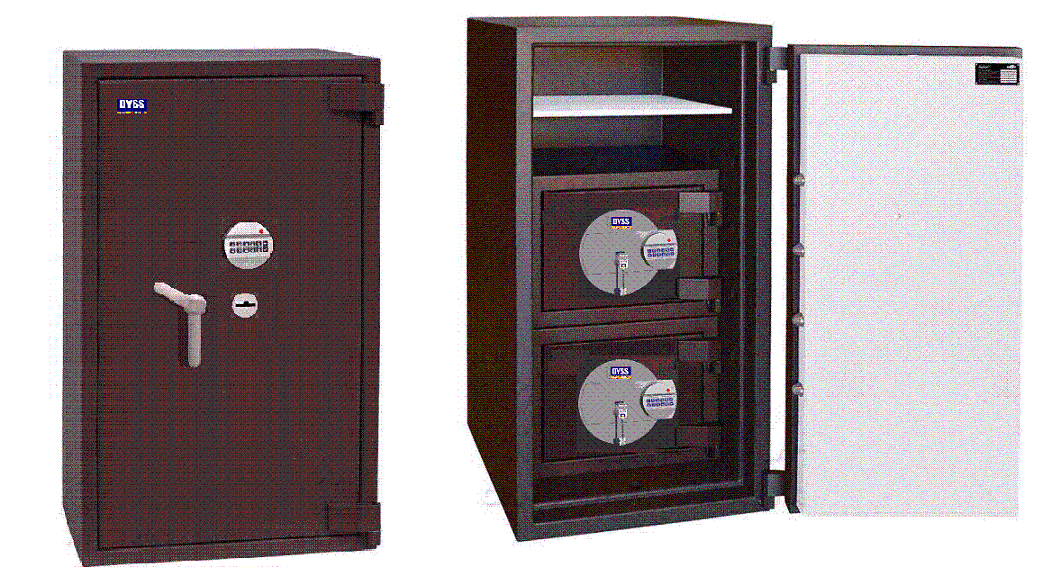

ESPECIFICACIONES TECNICAS
- Puerta y caja de 50 mm de espesor.
- Taladro de anclaje al suelo y pared, anclaje de M-12 (50 kN), incluido.
- Blindaje anti-taladro.
- Rebloqueo en caso de ataque.
- Accionamiento mediante manivela de 12 bulones giratorios de Ø 25 mm.: 4+4 laterales, 2 superiores y 2 inferiores.
- Los modelos 8 y 9, disponen de 16 bulones de Ø 25 mm: 5 +5 laterales, 3 superiores y 3 inferiores.
- El modelo 1 dispone de 8 bulones de Ø 25 mm: 2 + 2 laterales, 2 superiores y 2 inferiores.
- Estantes anti-vuelco, regulables en altura para todos los tamaños excepto AR-1.
- Acabado en imprimación fosfatante y pintado en poliuretano. Color similar a Ral 8017
Armero de arma larga DYSS
DEPOSITOS DE EXPLOSIVOS
Estos Polvorines de cosumo desplazables han sido diseñados para zonas de alto riesgo
Unas de las zonas de alto riesgo en España es el TAV Y Vasca.
Se tiene previsto el trazado que construye ADIF entre Victoria y Bilbao cuenta con un total de 44 viaductos y 23 tuneles estos ultimos representan el 40 % de la longitud de linea.
Se emplearan para la construcion de los tuneles:
Solo en Vizcaya se emplearan como minimo 1.700 Toneladas de explosivos y ingente cantidad de detonadores.
Con las disposiciones vigentes no se puede almacenar mas de 450 kg de explosivos diarios por cada obra del TAV lo que implica una limitacion en la disposicion y es sustituidos por un gran movimiento de explosivos en base al transporte para manejar esta cantidad necesitariamos unos 76.000 viajes con el consiguiente riesgo de vidas humanas tanto en la vigilancia de los minipol como en el transporte.
Ver mapa más grande
Ver mapa más grande
DISPONER DE UN CONTENEDOR DE CAPACIDAD DE 5.000 KG. EXPLOSIVOS AUTORIZADO POR EL MINISTERIO DE INDUSTRIA Y APROBADO POR LA GUARDIA CIVIL
Caracteristicas POLVORIN AUXILIAR DESPLAZABLE
ALTO 2.130 mm. ANCHO 4.000 mm. FONDO 2.130 mm.
Peso 12.000 kg capacidad explosivos 5.000 kg.
CLASIFICACION DE DEPOSITO A EFECTOS DEL ITC:
DEPOSITO DE UBICACION TEMPORAL CON CAPACIDAD MAXIMA DE 5.000 KG. DE EXPLOSIVOS
Polvorin de consumo desplazable como almacenamiento especial de explosivos, regulado por el artículo 191 del Reglamento de Explosivos.Informe nº LOM08CAFU8324 certificando que el depósito de consumo desplazable cumplía con las exigencias recogidas en la Resolución de 4 de julio de 2003 de la Dirección General de Política Energética y Minas, por la que se aprobó el criterio técnico para establecer las condiciones técnicas mínimas que deben cumplir este tipo de depósitos definidos en el artículo 191 del Reglamento de Explosivos.La Dirección General de la Policía y de la Guardia Civil, Intervención Central de Armas y Explosivos, emite su preceptivo informe favorable en relación con el mencionado almacenamiento especial.
En ningún momento podrá reemplazar a los depósitos de consumo o comerciales de explosivos regulados en el régimen general de depósitos.
ALTO 2.130 mm. ANCHO 4.000 mm. FONDO 2.130 mm.
Peso 12.000 kg capacidad explosivos 5.000 kg.
Un POLVORIN TRANSPORTABLE de 5.000 kg. de capacidad equivalen a 100 polvorines auxiliares actuales de capacidad de 50 kg. de explosivos los conocidos MINIPOL
Este polvorin es de los denominados POLVORIN SUPERFICIAL SIN DEFENSA y la normas que se aplicaran es la del REGLAMENTO DE EXPLOSIVOS : Articulo 191, Articulo 154, Articulo 155, Articulo 165 (Instruccion complemantaria nº 11) para mayor aclaracion ver REGLAMENTO DE EXPLOSIVOS CLASIFICACION DE DEPOSITO A EFECTOS DEL ITC:
DEPOSITO DE UBICACION TEMPORAL CON CAPACIDAD MAXIMA DE 5.000 KG. DE EXPLOSIVOS
Polvorin de consumo desplazable como almacenamiento especial de explosivos, regulado por el artículo 191 del Reglamento de Explosivos.Informe nº LOM08CAFU8324 certificando que el depósito de consumo desplazable cumplía con las exigencias recogidas en la Resolución de 4 de julio de 2003 de la Dirección General de Política Energética y Minas, por la que se aprobó el criterio técnico para establecer las condiciones técnicas mínimas que deben cumplir este tipo de depósitos definidos en el artículo 191 del Reglamento de Explosivos.La Dirección General de la Policía y de la Guardia Civil, Intervención Central de Armas y Explosivos, emite su preceptivo informe favorable en relación con el mencionado almacenamiento especial.
El artículo 191 del Reglamento de Explosivos establece que para determinados trabajos temporales especiales, tales como excavaciones de carreteras, canales, etc. en los que, por el avance de los trabajos sea conveniente desplazar de forma periódica los depósitos de explosivos, se podrán autorizar depósitos de consumo con capacidad máxima de 5000 kg, formados por polvorines prefabricados o construidos de forma que puedan ser trasladados de un lugar a otro.
Corresponde a esta Dirección General la competencia en la autorización para todo el territorio nacional de los depósitos de consumo desplazables para determinados trabajos temporales especiales, de capacidad máxima 5000 kg. AUTORIZAR para todo el territorio nacional el almacenamiento especial de explosivos, depósito de consumo desplazable, para trabajos temporales especiales y con una capacidad máxima de 5000 kg.
Su instalación en cada cado será autorizada por los Delegados del Gobierno correspondientes, de acuerdo con el artículo 191.3 del Reglamento de Explosivos, estableciéndose su plazo de validez. Los desplazamientos del depósito se deberán realizar siempre en vacío.La utilización de este almacenamiento especial se realizará de acuerdo con lo previsto en el artículo 191 del Reglamento de Explosivos.
En ningún momento podrá reemplazar a los depósitos de consumo o comerciales de explosivos regulados en el régimen general de depósitos.
Las personas naturales o jurídicas que se propongan establecer un depósito de 5000 kg. de explosivos debe ajustarse con lo establecido en el artículo 154,articulo 155,articulo 165 Instruccion complementaria nº11 del Reglamento de Explosivos deben formular la correspondiente solicitud, acompañada de Proyecto técnico de las instalaciones, que incluirá la siguiente documentación:
2º.-Plano topográfico en el que figure el emplazamiento del depósito y los terrenos limítrofes, con los datos precisos para determinar las distancias a las que hace referencia el artículo 165.
3º.-Plan de seguridad ciudadana. (Sistema de seguridad con vigilancia de vigilantes de explosivos o sin vigilancia con Sistema de Proteccion de Explosivos el denominado S.P.P.)
4º.-Presupuesto.
5º.-Identidad de los representantes legales y de los miembros del Consejo de Administración, cuando se trate de personas jurídicas.-
6º.-Para mejor resolver, podrán recabarse del solicitante cuantos datos complementarios se estimasen oportunos.
PROCEDIMIENTO DE INSTALACION DEL POLVORINES CON CAPACIDAD 5.000 KG. EXPLOSIVOS
El polvorin ira sobre una plataforma base de 6.000 mm. x 4.000 mm. por 220 mm. de hormigon
Una vez colocado sobre dicha base segun instrucciones que le acompañan se realizara un anclaje mediante 4 alojamientos interiores de suelo se taladrara y introducciendo resina epoxy en cada alojamiento se introduciran las varrillas roscadas M16 con su tuerca y arandela. Todo el material para su anclaje se envia con cada polvorin.
DISPONER DE UN RECINTO PARA LA UBICACION DEL POLVORIN TRANSPORTABLE DE CAPACIDAD 5.000 KG. DE EXPLOSIVOSLos polvorines u otros edificios peligrosos que conformen el deposito se hallaran por completo situados dentro de los limites de un recinto vallado, debiendo distar diez metros, como minimo, de dichos limites.
El recinto de un polvorin con capacidad de 5.000 kg. de explosivos estara adecuadamente iluminado y dotado de un cerramiento suficiente resistente a juicio de la Direccion General de la Guardia Civil para impedir el paso de personas o animales, con una altura no inferior a dos metros, de los cuales los cincuenta centimetros superiores seran necesariamente de alambrada de espino, pudiendose inclinar esta hacia el exterior 45º respecto a la vertical. A dicho recinto, unicamente por una puerta dotada de los elemtos de cierre precisos.
(La indicacion de esta distancia es orientativa para mayor precision usar nuestro telefono de atencion consulta de POLVORINES AUXILIARES 902 102 002)
AUTORIZACION DE USO DEL CONTENEDOR DE 5000 KGS. DE EXPLOSIVOS

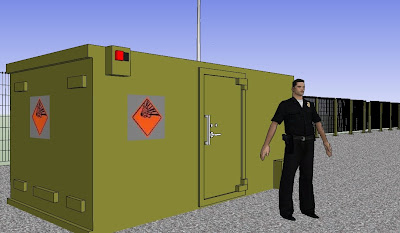

Dispone de dos opciones:CON vigilancia de vigilantes de explosivos durante 24 horas
(La indicacion de esta distancia es orientativa para mayor precision usar nuestro telefono de atencion consulta de POLVORINES AUXILIARES 902 102 002)
AUTORIZACION DE USO DEL CONTENEDOR DE 5000 KGS. DE EXPLOSIVOS
Dispone de dos opciones:CON vigilancia de vigilantes de explosivos durante 24 horas
Los depositos de explosivos de 5.ooo kg de capacidad contaran para su vigilancia con vigilantes de explosivos perteneciente a una empresa de seguridad, con arreglo a un plan de seguridad ciudadana de deposito de explosivos que sera diseñado por la empresa de seguridad y aprobado en su caso por la Direccion General de la Guardia Civil, conforme a lo establecido en la instruccion tecnica complementaria nº 1.
Ademas tendran que implatar un Sistema de Seguridad compuesto por diferentes subsistemas que establezcan el nivel de seguridad necesario y adecuado para cubrir el mayor grado de seguridad posible, los riesgos a los que pueden ser sometidos y que en cada caso puede ser distintos como tantas empresas de seguridad haga su plan de seguridad.
Una vez terminado las Fuerzas y Cuerpos de Seguridad del estado daran el visto bueno o en su caso mandaran las correcciones que estimen pertinentes. Lo que cara a las constructoras podrian retrasar el comienzo de la obra.
SIN vigilancia de vigilantes de explosivos
Una vez terminado las Fuerzas y Cuerpos de Seguridad del estado daran el visto bueno o en su caso mandaran las correcciones que estimen pertinentes. Lo que cara a las constructoras podrian retrasar el comienzo de la obra.
SIN vigilancia de vigilantes de explosivos
Podra sustituirse dicha vigilancia mediante sistemas de alarma adecuados, cuya idonedad debrea ser expresamente indicada en las autorizaciones de establecimiento o, en su caso, modificacion sustancial del deposito.
En todo caso, debera disponerse de un sistema de alarma eficaz en conexion con la unidad de la Guardia Civil que designe la Direccion General de la Guardia Civil.
Sistema llave en mano, homologado por Organismo Competente con su Plan de Seguridad ya aprobado lo que permite que su instalacion pueda ser realizada en una semana y aprobado por el Organismo competente en un plazo corto.
Ademas de bajamos la factura de vigilantes de explosivos y costo del transporte de los mismos
Una vez terminada la obra podemos desplazar el polvorin a otro lugar asi como todo el Sistema de Proteccion del Polvorin y ponerlo en funcionamiento en menos 48 horas

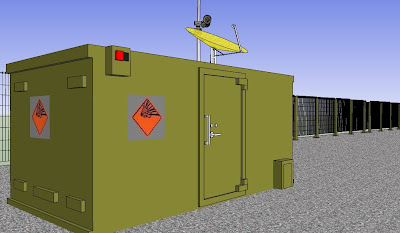

El Sistema de Proteccion de Polvorines S.P.P. esta compuesto de:
SISTEMA PERIMETRAL EN VALLASistema perimetral en valla basado en sensores piezodinamicos pasivos, protegido contra escalado, corte y corte esporadico, con inmunidad a condiciones meteorologicas adversas, asi como compatibilidad con vegetacion. Inmunidad total a falsas alarmas e inteferencia electromagneticas. Incluso como proteccion sismica en el propio minipolvorin colocado sensor en cada paramento del mismo. Sin necesidad de manteniomiento.
SISTEMA PERIMETRAL BAJO PAVIMENTOSistema de proteccion bajo pavimento enbebido en hormigon o tierra totalmente invisible, basados en sensores piezoceramicos pasivos detectando el paso de intrusos, Inmunidad total de falsas alarmas e interferencia electromagneticas. Incluso como proteccion contra acceso por aire de personas y elementos extraños a la parte superior del polvorin. Sin necesidad del mantenimiento.
SISTEMA CCTVSistema de CCTV compuesto por dos camaras de alta resolucion con conmutacion a B/N para trabajar en condiciones de baja luminosidad y alta respuesta al IR, con dos focos IR de Lens de bajo consumo con fotocelula incorporada y autoregulacion para mantener una optima luminosidad aun con el paso del tiempo dos caras IP 66 con calefactor, visera y pasacable interno, con soporte para ser abrazada al baculo, un grabador digital de cuatro canales 160 Gb de disco duro y un optimo ancho de banda en transmision.
SISTEMA DE INTRUSIONcentral de intrusion para integracioo de los sistemas de proteccion perimetral, antisabotaje y transmision de alarmas. Basado en central microprocesada de 16 zonas ampliable. Con teclado alfa numerico historico de alarmas. Modulo de comunicacion TCP/IP con pooling continuo garantizado correcto estado de las comunicaciones y produciendo alarma CRA ante la perdida de la misma como via alternativa de comunicacion disponemos de transmision GSM.
Incluido en el S.P.P. todas las canalizaciones, cables, baculos y elementos necesarios para la correcta instalacion de todos los sistemas.
SISTEMA DE INTRUSIONcentral de intrusion para integracioo de los sistemas de proteccion perimetral, antisabotaje y transmision de alarmas. Basado en central microprocesada de 16 zonas ampliable. Con teclado alfa numerico historico de alarmas. Modulo de comunicacion TCP/IP con pooling continuo garantizado correcto estado de las comunicaciones y produciendo alarma CRA ante la perdida de la misma como via alternativa de comunicacion disponemos de transmision GSM.
Incluido en el S.P.P. todas las canalizaciones, cables, baculos y elementos necesarios para la correcta instalacion de todos los sistemas.
OPCIONAL SISTEMA VIA SATELITE
Incluido instalacion puesta en marcha, programacion y puesta del servicio de los sistema ofertados.
VALLADO DE PROTECCION DEL SISTEMA DE PROTECCION POLVORINES
Es un vallado comercial es obligatorio con el Sistema de Proteccion de Polvorines que indicara la casa instaladora son una medidas determinadas en función de los polvorines de de 5000 Kg. y 4 de detonadores las medidas son 28 m x 10 m.x 2m. de altura a este vallado se tiene que poner otro de 40 m. x 24m. De 2 m. de altura.
UBICACION POLVORINES AUXILIARES DETONADORES Requiere la instalacion de Mini Polvorines homologados por el Ministerio de Industria
Polvorin para explosivos y detonadores con informe favorable de la DIRECCION GENERAL DE LA GUARDIA CIVIL Homologacion del MINISTERIO DE INDUSTRIA TURISMO Y COMERCIO Nº LOM 06.5450 tiene certificado de homologacion NORMA 1143-1 GRADO VII con dos cerraduras tipo B NORMA 1300.Habiendo superado las pruebas de ensayo realizadas en LOM de Madrid LABORATORIO OFICIAL J.M. MADARIAGA protocolo y ensayos de referencia LOM 06.091
PARA LA INSTALACION DE POLVORINES AUXILIARES DETONADORES JUNTO CON UN POLVORIN DE 5000 KG. HAY QUE ATENERSE A LO SIGUIENTE.El reglamento de explosivos dan unas medidas de separacion de los polvorines auxiliares para detonadores que corresponden al volumen de explosivos del polvorin en este caso 5.000 kg.
UBICACION POLVORINES AUXILIARES DETONADORES Requiere la instalacion de Mini Polvorines homologados por el Ministerio de IndustriaPolvorin para explosivos y detonadores con informe favorable de la DIRECCION GENERAL DE LA GUARDIA CIVIL Homologacion del MINISTERIO DE INDUSTRIA TURISMO Y COMERCIO Nº LOM 06.5450 tiene certificado de homologacion NORMA 1143-1 GRADO VII con dos cerraduras tipo B NORMA 1300.Habiendo superado las pruebas de ensayo realizadas en LOM de Madrid LABORATORIO OFICIAL J.M. MADARIAGA protocolo y ensayos de referencia LOM 06.091
PARA LA INSTALACION DE POLVORINES AUXILIARES DETONADORES JUNTO CON UN POLVORIN DE 5000 KG. HAY QUE ATENERSE A LO SIGUIENTE.El reglamento de explosivos dan unas medidas de separacion de los polvorines auxiliares para detonadores que corresponden al volumen de explosivos del polvorin en este caso 5.000 kg.
A partir de la pared del POLVORIN DE 5.000 DE EXPLOSIVOS debe tener los POLVORINES AUXILIARES DE DETONADORES una separacion de 25 m.
La separacion entre LOS POLVORINES AUXILIARES seran entre ellos de 1,5 m.
(La indicacion de esta distancia es orientativa para mayor precision usar nuestro telefono de atencion consulta de POLVORINES AUXILIARES 902 102 002)
Representacion de una BASE 3.- POLVORINES AUXILIARES 50 KBajo demanda construimos bases de POLVORINES AUXILIARES de 5O kg. explosivos y 500 detonadores. ( El numero entre ( ) es el numero de unidades de polvorines auxiliares)
BASE 1.- 500 detonadores (1) 250 kg. explosivos (5)
BASE 2.- 500 detonadores (1) 450 kg. explosivos (9)
